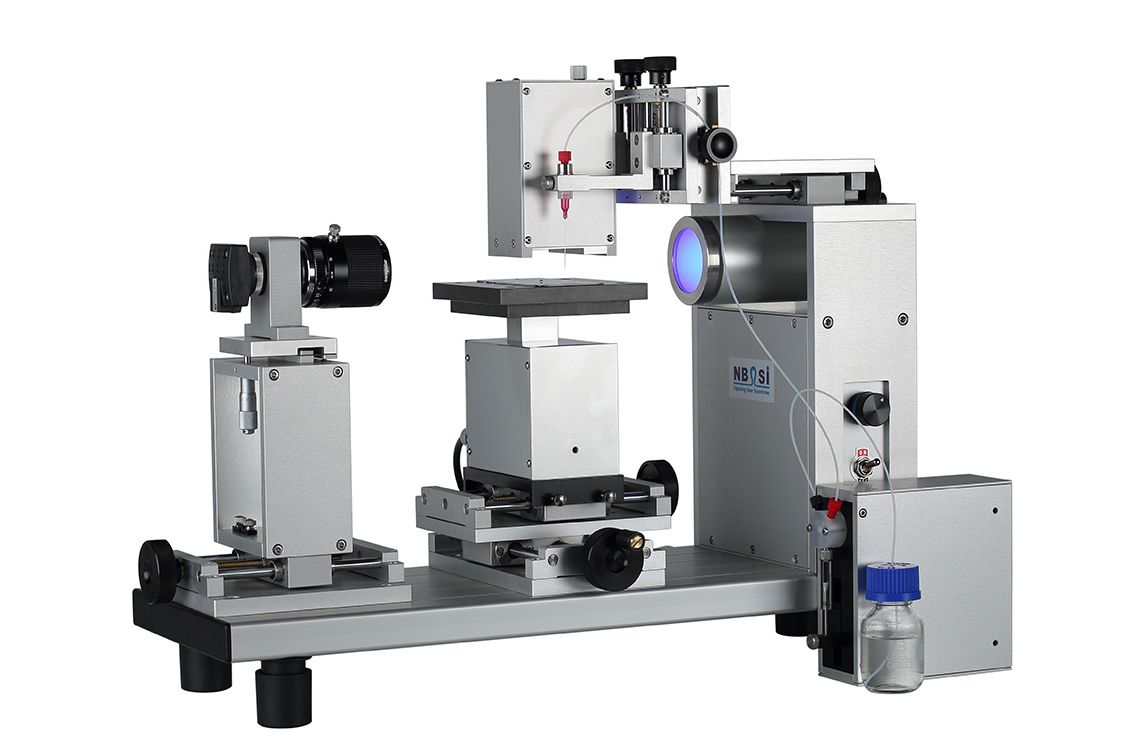

OSA Optical Surface Analyzer - SKX-C
側視/俯視-雙視接觸角/潤濕測量儀 - more Vision, more Insights
SKX-C是一基于測視法和俯視法相結合的、目前市場上唯一的一款雙視接觸角/潤濕性測量分析儀。

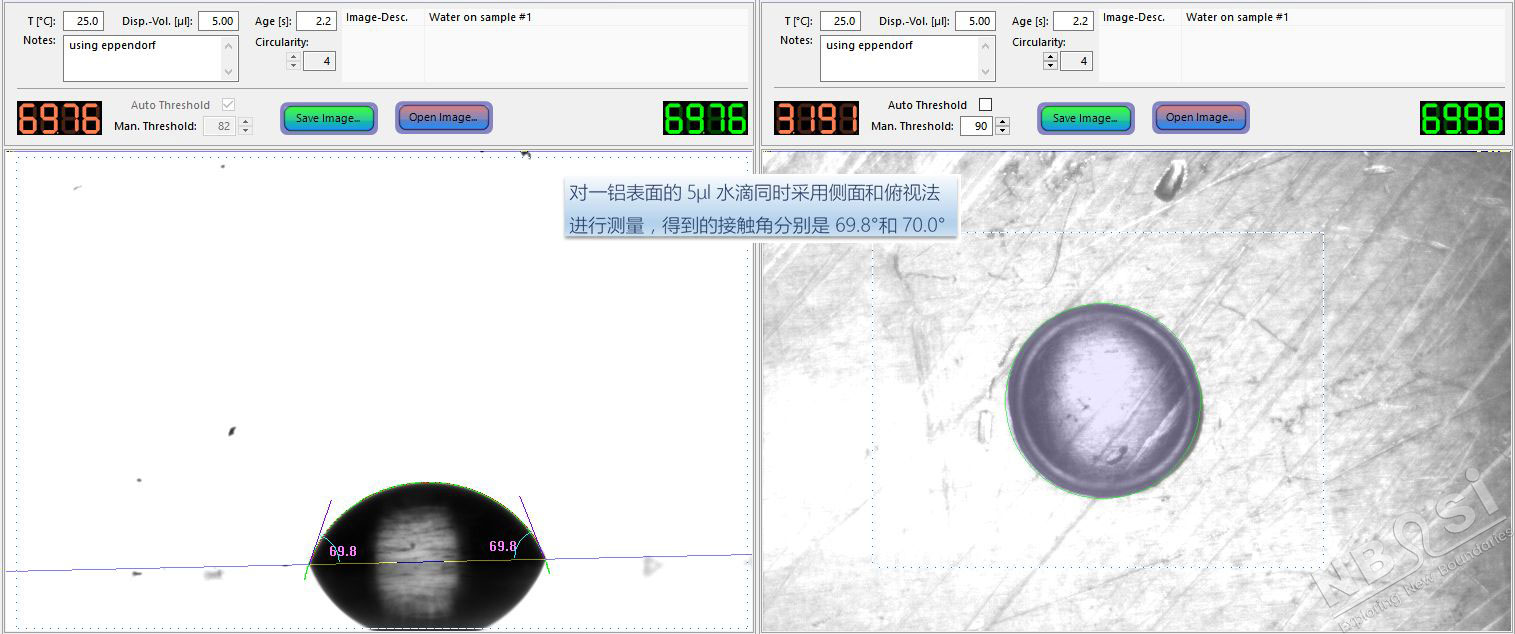

SKX-C通過對同一液滴從正上方和側面的同時觀察、測量和分析,可以對液滴進行全方位測量,獲得比任一單方向觀察法更多的信息,提供更多有助于分析和理解過程現象的認識
從側面觀察液滴圖像可以獲得液滴的接觸角,接觸直徑和表面上方剩余液滴體積等參量隨時間的變化;
從俯視觀察得到的圖像則不但可以獲得潤濕區域隨時間的變化,而且同時可以確定液滴接觸直徑(或面積)隨時間 的變化,從這二個參數可以更好地了解液滴在固體表面的滲透過程(penetration/absorption)和擴散/擴展過程(spreading)。
作為“副產物”,SKX-C也提供了一種難得的可能性來直接檢驗和比較二種不同的接觸角測量方法:在哪些情況下、哪一種測量方法能提供更有價值的測量結果。

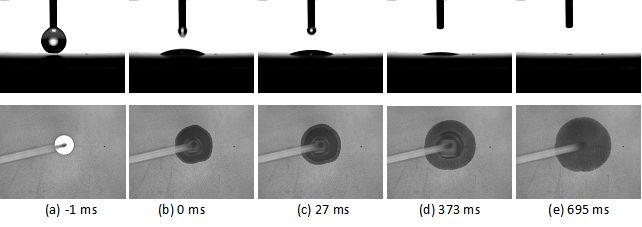

下圖給出了采用SKX-C對一水滴在多孔膜表面的部分測量結果。從二個相機得到的同一液滴、不同視角的圖像可以看出,液滴在約700ms后完全從表面消失。對于這樣的樣品表面若采用簡單的接觸角測量,難易得到有意義的結果。
從側面觀察圖像(上圖上方圖像)可以獲得液滴的接觸角,接觸直徑和表面上方剩余液滴的體積隨時間的變化,但無法獲得液體在表面上的潤濕區域隨時間的變化(擴散/擴展過程)。
從俯視觀察得到的圖像(上圖下方圖像)則不但可以獲得潤濕區域隨時間的變化,而且同時可以確定液滴接觸直徑或面積隨時間的變化。

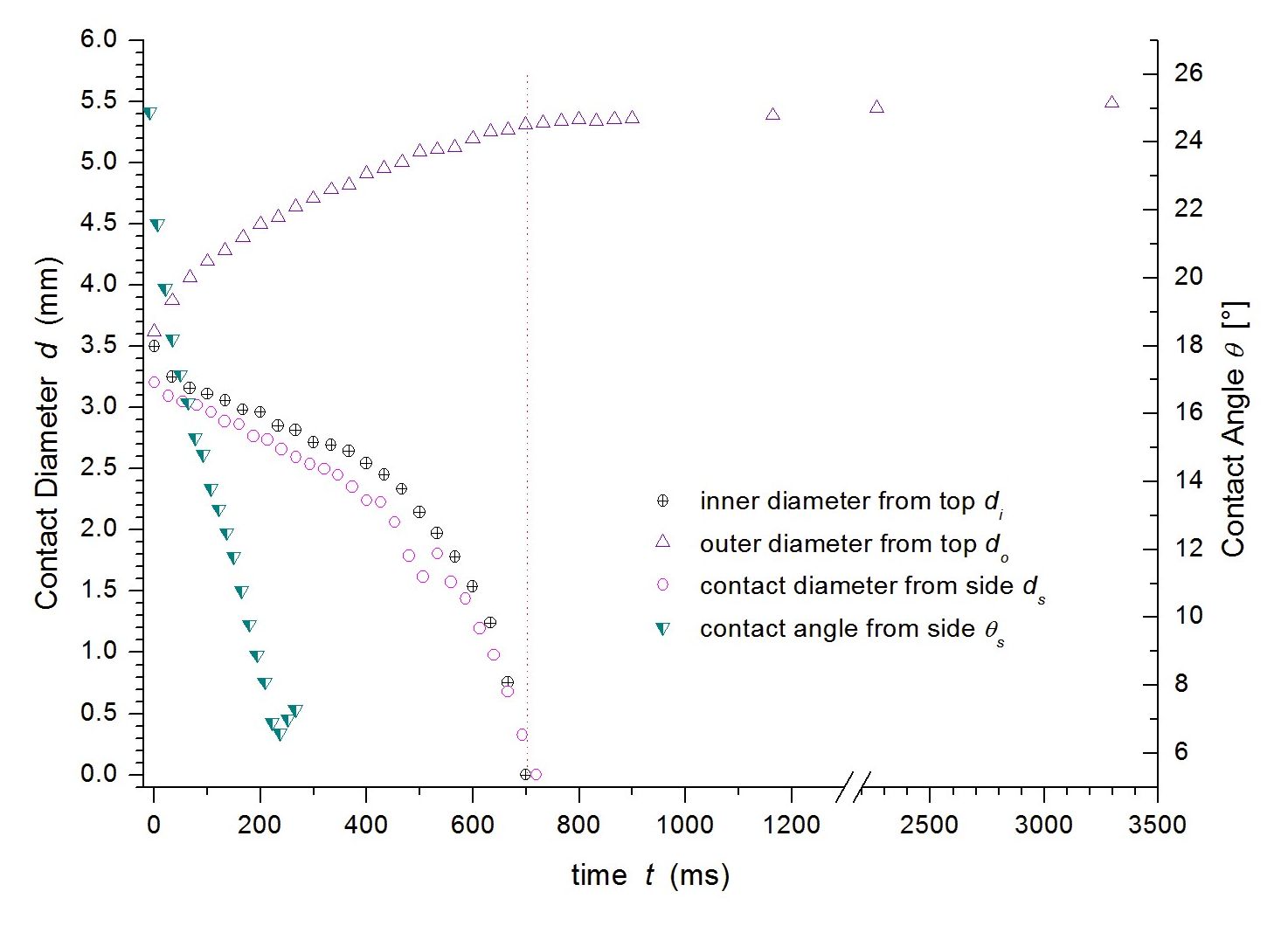

下圖綜合了通過對從側面和正上方獲得的圖像進行分析/測量后的結果。結果包括從側面圖像得到的接觸直徑(ds)和接觸角(Θs)隨時間的變化;從俯視圖像得到的剩余液滴直徑(inner diameter, di)和外圍潤濕區域邊緣直徑(outer diameter, do)隨時間的變化。從圖中可以看出,ds 和di 二者完全一致,說明它們代表的確實是同一參數,即剩余液滴直徑。但通過俯視圖像進行di 的測量要比從側視圖像獲得ds 來得更可靠和準確。
通過對這些參數的分析,可以更深入地了解和認識液體在固體表面的滲透、擴散/擴展過程的速度和程度。
SKX-C,作為目前市場上唯一的一款雙視接觸角/潤濕性測量分析儀,兼容了二種測量方法的各自優點,為更好地認識和解決一些復雜的現象和問題提供了一種獨特、強有力的分析、測量手段;它同時也為一些基礎理論研究提供了一個非常有意義的組合。
SKX-C既可以作為單獨的配置獲得,也可以在OSA100/200的基礎上,通過附加SKX-M擴展件升級實現。
可選配件和擴展功能 Accessories & Extensions
集成(integrated)手動精密微量加液系統(i-skxMDU);
手動/自動加液系統(包括非接觸式自動加液系統): 可裝配多達二/三套的手動/自動加液系統;
自動樣品移動臺(X-,或X-/Y-);
自動液滴轉移裝置:用于將液滴自動轉移到樣品表面。
